每個現場總線模塊 FM33xx 可連接 12 或 32 個熱電偶。這些熱電偶的連接電路都封裝在一個帶 PROFIBUS DP 接口的小型防水外殼中，傳輸速率為 12 Mbaud。數據交換主要以循環的方式進行，雖然非循環服務協議（DP-V1）也可用于參數設定和診斷。
該模塊電路可采用 2 線制連接方式來連接熱電偶傳感器。整個溫度范圍的線性度由一個微處理器來實現。溫度范圍可以任意選定。故障LED 指示斷線狀態。冷端補償由連接插頭內的溫度測量線路來實現，這意味著可連接標準擴展電纜。現場總線模塊配有一個反向電壓保護電路，以防止有外部電壓施加到熱電偶輸入端上。模塊最大耐電壓為 230 V AC。未受影響的熱電偶輸入保持正常運行，或僅受到瞬時影響。
擴展參數設定可通過現場總線或 KS2000 軟件工具通過配置接口進行。設定的參數保存在模塊中。現場總線模塊的狀態通過 LED 指示。

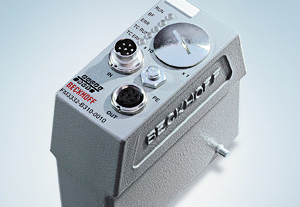

Beckhoff 可以提供多種型號的FM33xx 現場總線模塊，它們的區別在于可用熱電偶輸入通道的數量（12 或者 32 個通道）、熱電偶類型（J 型或者 K 型）以及外殼類型（彈簧扣式 A 型外殼或附加 B 型外殼）的不同。附加外殼（B 型）有兩個卡榫和一個連續橡膠密封，提供有一個防護等級為 IP 65 的接口，可連接插座元件。另外，B 型外殼還有兩個帶孔托架，用于將 FM 模塊安裝在安裝板上（通孔安裝）。
