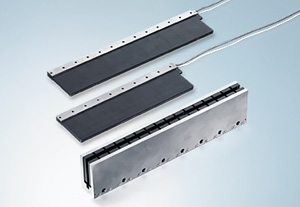

AL38xx | 無鐵芯直線伺服電機

AL38xx | 無鐵芯直線伺服電機

所在地：上海

有效期至：長期有效

最后更新：2017-02-07 15:57

瀏覽次數：1749

單價：面議

產品列表詢價

: 1749人瀏覽過該產品

產品詳細說明

與 AL2000 系列不同，AL3000 系列的直線電機沒有鐵芯。其優點就是：線圈部分不會受到永久磁鐵的影響，而且還能避免出現齒槽效應（即由于永久磁鐵和鐵芯之間的出現磁力而產生的齒槽推力）。無鐵芯直線電機在需要高同步操作和定位性能的半導體和等離子 / 液晶面板的生產中優勢極其顯著。無鐵芯的另一個好處就是，線圈的重量和感應系數更小，從而動態性能更高。
因此，從總體來說，無鐵芯直線電機是非常理想的驅動產品，因為它不會產生干擾性的負面效應，而且可與負載建立直接、無背隙的連接。這樣可顯著提高控制回路增益，以獲得所需的定位精度。

　　特性

電機和負載之間剛性連接，消除了背隙
無齒槽效應，操作具有很高的同步性
感應系數低，動態性高
線圈重量小，動態性高
高磁力密度
直接、快速地輸出推力，沒有位置超調
控制環的高增益可以顯著提高定位的精度
免維護性驅動器，無磨損，理想用于潔凈室應用
速度最大為 2.7 m/s（N 型）或 6.6 m/s（S 型）

AL38xx Iro<em></em>nless Linear Servomotors

外形尺寸	la
AL3803	134 mm
AL3806	248 mm
AL3809	362 mm
AL3812	476 mm
AL3818	704 mm

技術圖紙

技術參數	AL3803	AL3806	AL3809
繞組類型	N \| S
電機配置	三相同步直線電機 230V AC
峰值力 3 秒 (FP)	1400 N	2100 N
峰值電流 (IP)	5.6 A \| 13.9 A	11.3 A \| 28 A	16.9 A \| 42 A
空冷時的連續力 (Fca)	104 N	208 N	312 N
連續電流 (Ic)	1.14 A \| 2.8 A	2.27 A \| 5.6 A	3.4 A \| 8.4 A
連續功率損耗 (Pc)	82 W	165 W	247 W
力常數 (Kf)	124 N/A \| 50,3 N/A	124 N/A \| 50.3 N/A	124 N/A \| 50.3 N/A
電機常數 (Km)	323 N²/W	647 N²/W	970 N²/W
最大轉速	2.7 m/s \| 6.6 m/s
極距	57 mm
每相繞組電阻 (Rf)	15.8 Ω \| 2.6 Ω	7.9 Ω \| 1.29 Ω	5.3 Ω \| 0.86 Ω
每相繞組電感 (Lf)	28 mH \| 4.6 mH	14 mH \| 2.3 mH	9 mH \| 1.5 mH
熱電阻 (Rth)	1.04 °C/W	0.52 °C/W	0.35 °C/W
磁引力 (Fa)	0 N
線圈重量 (Mp)	0.55 kg	0.95 kg	1.35 kg
溫度傳感器	PTC 1 kΩ
相匹配的伺服驅動器	AX2003 \| AX2006* AX5x03 \| AX5x06*	AX2006 \| AX2020 AX5x06 \| AX5112	AX2010 \| AX2020* AX5112 \| AX5125

技術參數	AL3812	AL3818
繞組類型	N \| S	N
電機配置	三相同步直線電機 230V AC
峰值力 3 秒 (FP)	2800 N	4200 N
峰值電流 (IP)	22.6 A \| 56 A	34 A
空冷時的連續力 (Fca)	416 N	624 N
連續電流 (Ic)	4.5 A \| 11.2 A	6.8 A
連續功率損耗 (Pc)	330 W	494 W
力常數 (Kf)	124 N/A \| 50.3 N/A	124 N/A
電機常數 (Km)	1293 N²/W	1940 N²/W
最大轉速	2.7 m/s \| 6.6 m/s	2.7 m/s
極距	57 mm
每相繞組電阻 (Rf)	4 Ω \| 0.65 Ω	2.6 Ω
每相繞組電感 (Lf)	7 mH \| 1.2 mH	4.7 mH
熱電阻 (Rth)	0.26 °C/W	0.17 °C/W
磁引力 (Fa)	0 N
線圈重量 (Mp)	1.75 kg	2.55 kg
溫度傳感器	PTC 1 kΩ
相匹配的伺服驅動器	AX2010* \| AX2040 AX5112 \| AX5125*	AX2020 AX5118

*Peak force slightly reduced

訂貨信息	AL38xx-0000 初級部件
AL3803-000x-0000	直線伺服電機, 230 V AC, FP= 700 N, FC=104 N
AL3806-000x-0000	直線伺服電機, 230 V AC, FP=1400 N, FC=208 N
AL3809-000x-0000	直線伺服電機, 230 V AC, FP=2100 N, FC=312 N
AL3812-000x-0000	直線伺服電機, 230 V AC, FP=2800 N, FC=416 N
AL3818-0000-0000	直線伺服電機, 230 V AC, FP=4200 N, FC=624 N

選項 z = 0：N 型，最大 2.7 m/s，z = 1：S 型，最大 6.6 m/s

Motors only available without connector plug

訂貨信息	AL39xx-0000 次級部件
AL3910-0000	磁性部件 (lb=114 mm, weight 25.5 kg/m)
AL3920-0000	磁性部件 (lb=171 mm, weight 25.5 kg/m)
AL3930-0000	磁性部件 (lb=456 mm, weight 25.5 kg/m)
