1　概述
　　太陽能光伏電站主要由光伏電池陣列、匯流箱、低壓直流柜、逆變柜、交流低壓柜、升壓變壓器等組成，最后產生的交流直接并入電網。針對每個環節電力參數檢測的需要，安科瑞推出了AGF系列光伏匯流采集裝置、AGF-D直流柜采集裝置、PZ系列直流檢測儀表、AMI微型逆變器及ACR系列電力質量分析儀，分別應用于匯流箱、直流防雷柜及交流柜中，并通過Acrel-2000 V8.0光伏發電監測系統實現后臺集中監控。

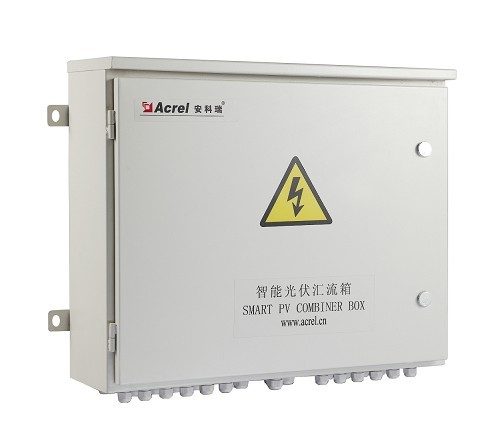

3　APV-M系列光伏匯流箱
3.1概述
在光伏發電系統中，數量龐大的光伏電池組件進行串并組合達到需要的電壓電流值，以使發電效率達到最佳。APV-M系列智能光伏匯流箱主要作用就是對光伏電池陣列的輸入進行一級匯流，用于減少光電池陣列接入到逆變器的連線，優化系統結構，提高可靠性和可維護性。在提供匯流防雷功能的同時，還監測了光電池板運行狀態，匯流后電流、電壓、功率，防雷器狀態、直流斷路器狀態采集，繼電器接點輸出等功能，并帶有風速、溫度、輻照儀等傳感器接口功能供客戶選擇，裝置標配有RS485接口，可以把測量和采集到的數據上傳到監控系統。

3.2技術參數

3.3外形尺寸與結構

3.4  AGF系列導軌式智能光伏匯流采集裝置

3.4.1概述
AGF光伏匯流采集裝置是專門應用于智能光伏匯流箱，用于監測光伏電池陣列中電池板運行狀態，光伏電池電流測量，防雷器、直流斷路器狀態采集，繼電器接點輸出，帶有風速、溫度、輻照儀等傳感器接口，裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

3.4.2產品功能

 3.4.3 技術參數

3.4.4 接線方式
AGF-MR接線方式



　　AGF-MTR接線方式

　　注：開關量輸入路數，請參考實際產品

3.4.5外形及安裝尺寸（單位：mm）

     AGF-MR外形及安裝尺寸

    AGF-MTR外形及安裝尺寸
    ♦主體模塊或擴展模塊尺寸

　　注：虛線處為底板固定尺寸

　　♦匯流采集模塊安裝尺寸

　　注：虛線處為底板固定尺寸

　　♦顯示模塊安裝尺寸

3.5 APV光伏匯流箱方案圖

4　APG系列光伏直流防雷柜
4.1概述
光伏直流防雷柜是對直流電能進行匯總、監控、保護的功能柜（一般指匯總直流負荷的柜），直流防雷柜可以將多路直流輸入?yún)R總成一路直流電流輸出，每路均帶保護裝置（斷路器、熔斷器等）、防反二極管、防雷器等，可以對每路電壓、電流、防雷狀態進行監控，通過RS485接口遠程通訊把測量和采集到的數據和設備狀態上傳。
光伏直流防雷柜主要由柜體、柜門、開關、電表、斷路器、銅排、防反二極管等組成，防雷柜采用金屬外殼，柜內設接地排，柜體進行防銹處理，環氧粉末噴涂，柜體顏色為RAL7035桔紋。可根據客戶要求定制。

4.2 參照標準
GB50254《電氣裝置安裝工程低壓電器施工及驗收規范》
GB2682《電工成套裝置中指示燈和按鈕顏色》
GB2681《電工成套裝置中導線顏色》
GB4208《外殼防護等級（IP代碼）》
GB7251 《低壓成套開關設備》
JB2436《電力傳輸控制裝置用銅制裸壓接端頭》
符合國家、地方質量驗收規范及供電局的要求。

4.3 型號說明

4.4產品功能
PV電池板三級匯流；
維護時的斷電操作功能；
逆變器防雷保護功能；
短路、接地和過流保護功能；
提供300-1500kW不同等級逆變配電；
具有電壓指示，防逆流控制切換，防雷器失效報警等功能。

4.5技術參數

 4.6外形尺寸(單位：mm)

4.7 AGF-D系列光伏直流柜采集裝置
4.7.1概述
AGF-D光伏直流柜采集裝置，主要用于光伏直流柜內，配合外部霍爾傳感器對匯流箱輸出電流電壓等進行測量，同時可以監控直流柜內斷路器、防雷器狀態。表內自帶溫度傳感器可以輔助測量柜內溫度，配合繼電器輸出可以實現自動溫控的柜內強制鼓風冷卻功能。裝置帶有RS485接口可以把測量和采集到的數據和設備狀態上傳。

4.7.2產品命名

4.7.3產品功能

注：■為標配功能；□為選配功能。

4.7.4 技術參數

4.7.5 接線方式
96外形接線圖

　　注：96外形接線M1至M9的公共端只能在COMa, M10至M16的公共端只能在COMb。
公共端的連線需要在靠近儀表側并接并盡可能短的接在儀表COM口上。

　　16外形接線圖

　　注：公共端的連線需要在靠近儀表側并接并盡可能短的接在儀表端子27、28上

4.7.6外形及安裝尺寸(單位：mm)

4.8方案圖

5　PZ系列直流檢測儀表
5.1 概述
PZ系列直流檢測儀表是針對直流屏、太陽能供電系統、電信基站直流系統等應用場合而設計的，該系列儀表可測量直流系統中的電壓、電流、功率、正向與反向電能。既可用于本地顯示，又能與工控設備、計算機連接，組成測控系統。
儀表可具有RS-485 通訊接口，采用Modbus-RTU 協議；可帶模擬量輸出、繼電器報警輸出、開關量輸入/輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊、開關量輸出進行設置與控制。

5.2產品功能

5.3技術參數

5.4 接線方式

5.5 外形及安裝尺寸（單位：mm）
72型產品

　　80型產品

　　96型產品

　　96B型產品

6　微型逆變器
6.1概述
微型逆變器是一種從單一太陽能電池組件將直流轉換至交流電的裝置。傳統上由若干組件組成的系統需整體配置一臺大型集中式逆變器。微逆變器直接安裝在每個組件上，將各組件生產的直流電轉化為交流電，若干組件并聯形成系統，接入電網發電。

6.2執行標準
CGC004-2011                        《并網光伏發電專用逆變器技術條件》
IEC62109.1           　              《光伏電源系統用逆變器的安全 第一部分：通用要求》
IEC62116            　                 《孤島效應防護要求》
GB/T_19939-2005                  《光伏系統并網技術要求》
CNCACTS 0004-2009 400V 《以下低壓并網光伏發電專用逆變器技術要求和試驗方法》
        GB/T 20046-2006                   《光伏(PV)系統電網接口特性》

6.3 型號說明

6.4 微型逆變器應用優勢
♦能夠在面板級實現最大功率點跟蹤（MPPT）；
♦最大輸入功率230W, 短時間250W；
♦逆變效率94% ；
♦安全及安裝
無高壓電，無人身及火災隱患，安裝簡單，更快捷，降低系統造價。
♦靈活
微逆變器體積小，容易與光伏組件集成在一起，并網逆變器基本不獨立占用安裝空間，分布式安裝便于配置，可以實現模塊化設計、實現即插即用和熱插拔，系統擴展簡單方便。
♦高發電量
  低電壓可啟動，無短板效應，保證了系統效率和有效發電時間；單塊組件的最大功率點跟蹤，具有很強的抗局部陰影能力，微逆變器與微逆變器之間是并聯連接方式，其中一臺不工作，其他的不會受影響，發電總量可提高25%。
♦高可靠性
無單點故障，對器件的低壓力，快速診斷及改進；通過優化散熱去除風扇將可靠性從五年提高到20年。
♦精細智能化
跟蹤至單塊組件，智能化通訊。

6.5 技術參數

6.6外形尺寸圖

6.7安裝示意圖

7　ACR系列電力質量分析儀
7.1概述
ACR系列電力質量分析儀包括ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH等多款儀表，該系列產品具有全面的三相交流電量測量、復費率電能計量、四象限電能計量、諧波分析、電網質量分析、電網波形實時跟蹤顯示、SOE事件記錄、遙信輸入、遙控輸出以及網絡通訊等功能，主要用于對電網供電質量的綜合監控診斷及電能管理。

7.2 產品功能

7.3 技術參數

7.4接線方式

　　注1：適用于ACR320ELH/ACR330ELH選配開關量場合；
  　　 2：適用于ACR220ELH/ACR230ELH選配開關量場合。

7.5 安裝尺寸（單位：mm）
ACR220ELH/ACR230ELH

　　ACR320ELH/ACR330ELH

8　Acrel-2000 V8.0光伏發電監測系統
8.1 概述
Acrel-2000 V8.0光伏發電監測系統是安科瑞電氣股份有限公司針對太陽能發電系統開發的軟件平臺，可對太陽能光伏電站里的電池陣列、匯流箱、逆變器、交直流配電柜、太陽跟蹤控制系統等設備進行實時監測和控制，通過各種樣式的圖表及數據快速掌握電站的運行情況，其友好的用戶界面、強大的分析功能、完善的故障報警確保了太陽能光伏發電系統的完全可靠和穩定運行。

8.2 參照標準
CGC/GF002-2010           《光伏匯流箱技術規范》
GB/T 2887-2011             《計算機場地通用規范》
GB 50797-2012              《光伏發電站設計規范》
GB/T XXXX-201X             《光伏發電站監控系統技術要求》（已審核待發布）

8.3組網示意圖

8.4 系統設計參數
♦模擬量測量綜合誤差                                                            ≤0.2%
♦電網頻率測量誤差                                                                ≤0.01Hz
♦遙測信息響應時間（從I/O輸入端至遠動工作站出口）   ≤3s
♦遙信變化響應時間（從I/O輸入端至遠動工作站出口）   ≤2s
♦畫面實時數據更新周期（模擬量）                                    ≤3s
♦畫面實時數據更新周期（開關量）                                    ≤2s
♦控制操作正確率                                                                   100%
♦遙測合格率                                                                            ≥98%
♦事故時遙信年正確動作率                                                    ≥99%
♦系統可用率                                                                            ≥99.8%
♦系統平均故障間隔時間（MTBF）                                     ≥20000h
（其中I/O單元模件MTBF≥50000h
♦各工作站CPU平均負荷率：
正常時（任意30min內）                                                     ≤30%
電力系統故障時（10s內）                                                  ≤40%
♦自動化系統網絡平均負荷率：
正常時（任意30min內）                                                      ≤20%
電力系統故障時（10s內）                                                  ≤40%
♦GPS對時精度                                                                       ≤1ms
♦歷史曲線采樣間隔                                                              1~30min，可調
♦歷史曲線日報，月報儲存時間                                           ≥1年

8.5 系統功能
